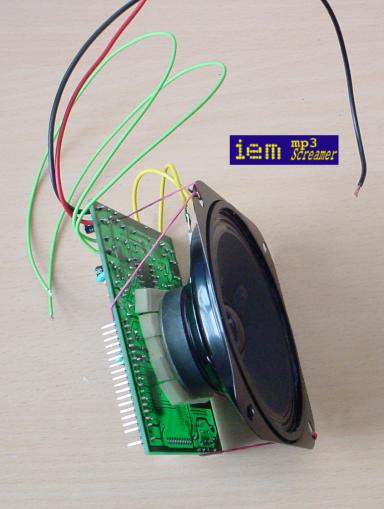

MP3 Screamer - Autonomer MP3 Dataflash Player

Für autonome Installationen wurde dieser low-power und frei programmierbare MP3-Player mit Verstärker und mit mehreren Möglichkeiten für Sensorensteuerungen entwickelt. Der Klang kann digital als MP3-Datei in einen Dataflash on board gespeichert werden und (in programierbaren Zeitfenstern) entweder algorithmisch, über einen Taster oder über sonstigen Sensoren abgespielt werden. Es können mehrere Klänge gleichzeitig algorithmisch komponiert (gemixt) werden.

Eine spezielle Version wurde erfolgreich beim Projekt Klangwege realisiert und 6 Wochen im Dauerbetrieb gehalten.

Kurzbeschreibung MP3 Screamer

Eigenschaften:

MP3-Player: on chip stereo 8-128kBit/s, samplerate 44.1kHz schaltbar
Speicher: DataFlash 16MBit (bis 64Mbit)
differentialer schaltbarer 5W Vertärker
Klangmaterial 4 min (entspr. 16 Bit, 44.1 kHz) Musik oder Sprache 33 min
8 Sensoreingänge + 3 (1.5V) Versorgung für externe Geräte
Zeitsteuerung extern oder intern
frei (in-circuit) programierbarer Mikroprozessor PIC - 4Mhz für komplexe Steuerungslogik
low-power: 100uA standby, da Verstärker, MP3-Chip schaltbar, sleep-mode
Versorgung 4.5-7V (ideal für Bleiakku)
Bespielung über serielles Interface

(Anmerkung: MP3 Screamer steht für die elektronische Version eines Marktschreiers, der allerdings interaktiv funktioniert ;-)

Ausführung:

Projektleitung, Hardware-Design, Software-Programmierung: DI Winfried Ritsch (IEM)
Hardware-Design, Printlayout, Prototyp-Bauteil-Montage: Thomas Musil (IEM)
Hardware-Design, Prototyp-Print: DI Harald Hartl (Inst. f. Elektronik TUG)
Print-Herstellung, Bauteil-Montage: ESE Erich Schönegger
Assembling: Sebastian BENSER (IEM)
